Motion Facades 51 PLUS

MINIMAL SLIDING THERMAL SYSTEM

Technical characteristics

Frame Height, Vertical 42 mm
Frame Height, Horizontal Bottom 42 mm
Frame Height, Horizontal Top 60 mm
Frame Width 62 / 133 / 205 / 276 mm
Floor Typology Step, Submerged
Riding Typology Hovering / Submerged
Sash Height, Vertical 20 / 30 mm
Sash Height, Horizontal 38 / 53 mm
Sash Width 47 mm
Centre Mullion Visible Height 20 mm
Max. Weight per Sash 600 Kg
Max. Sash Width 3000 mm
Max. Sash Height 4000 mm
Glazing Width Possibilities 32mm
Glazing type Glazing bit + Bonding
Maximum Locking Points 6
Sealing Type Brush with Cloth + Q-Lon

Performances

Fabrication Thermal Transmittance
EN ISO 10077-2 (Uw)
≥1.3 W/(m2K)

FLOOR
TYPOLOGIES

RIDING
TYPOLOGIES

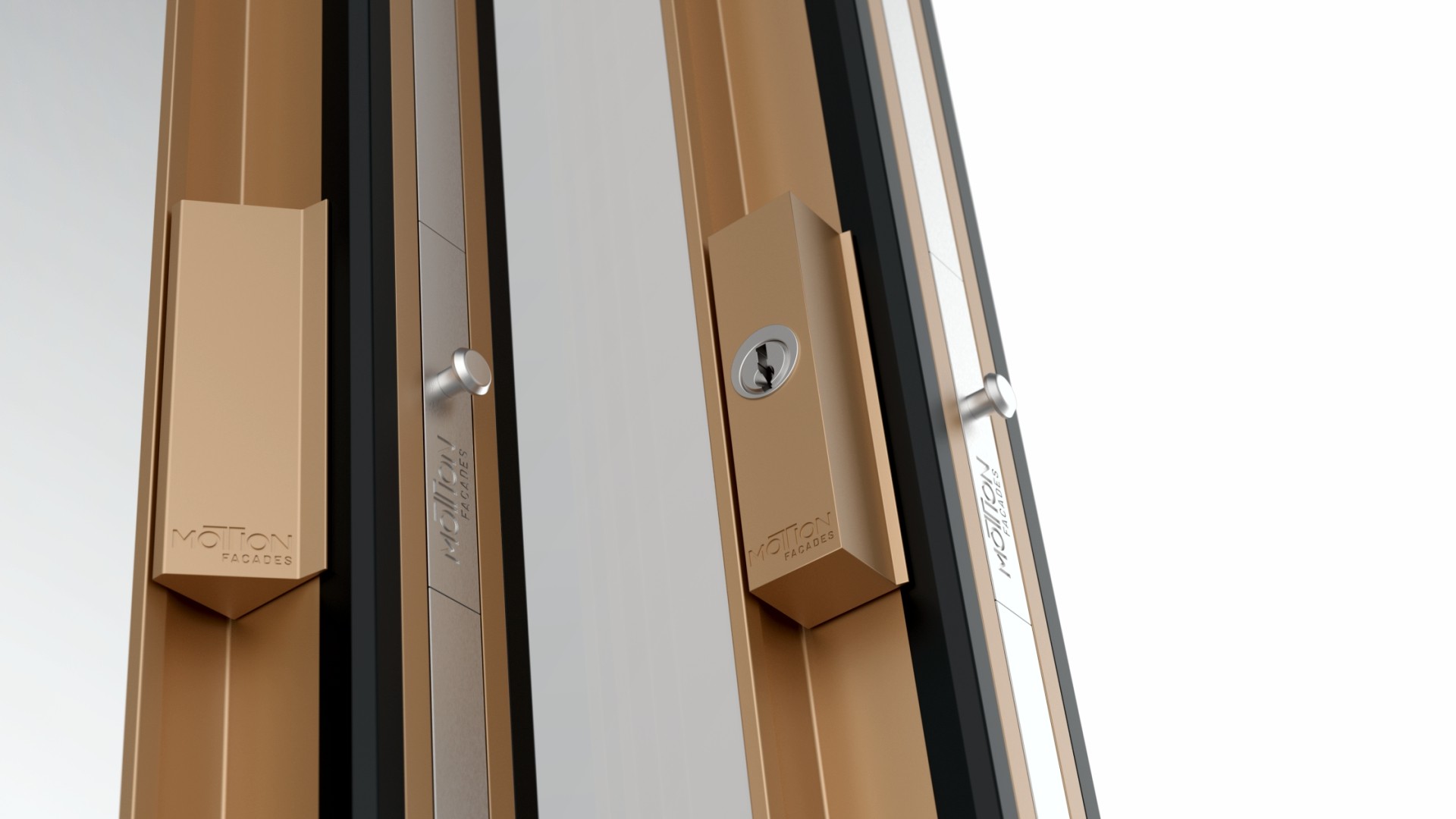

HOOK
DESIGN

CONSTRUCTION
TYPOLOGIES

Hovering, Step

Hovering, Submerged, Pipe

Hovering, Submerged, Gutter Inline

Hovering, Submerged, Gutter External

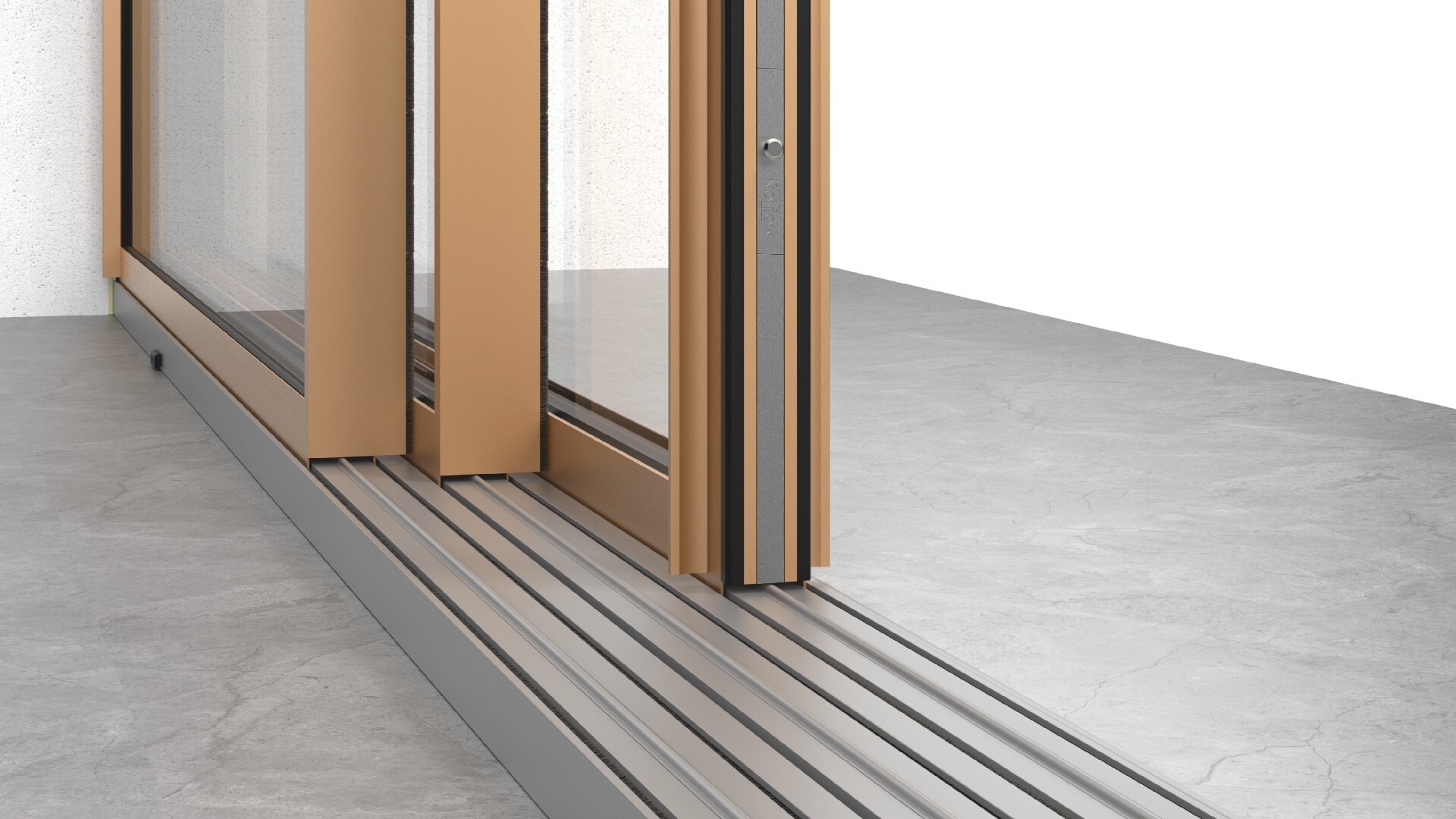

Submerged, Step

Submerged, Submerged, Pipe

Submerged, Submerged, Gutter Inline

Submerged, Submerged, Gutter External

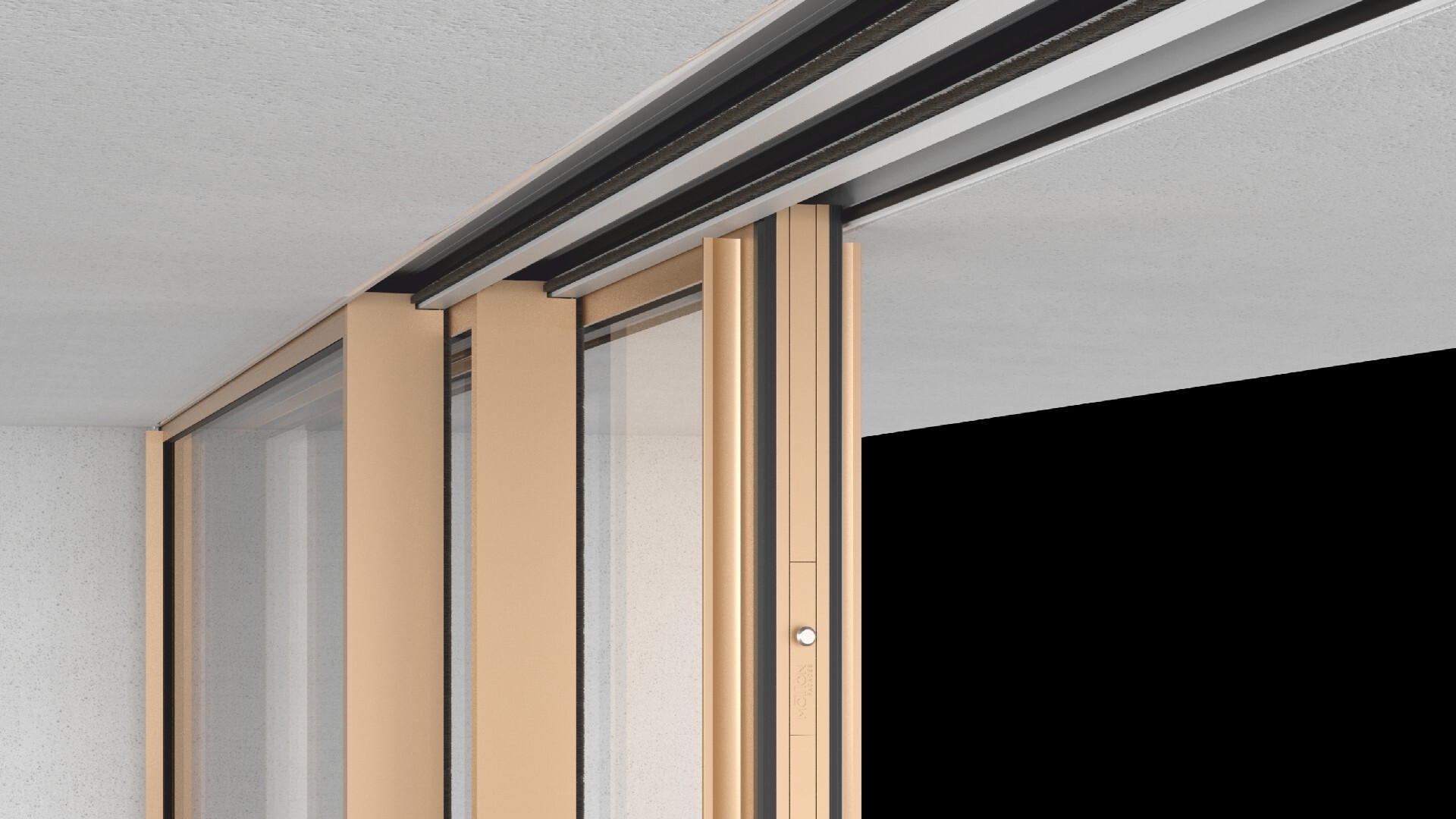

Hovering

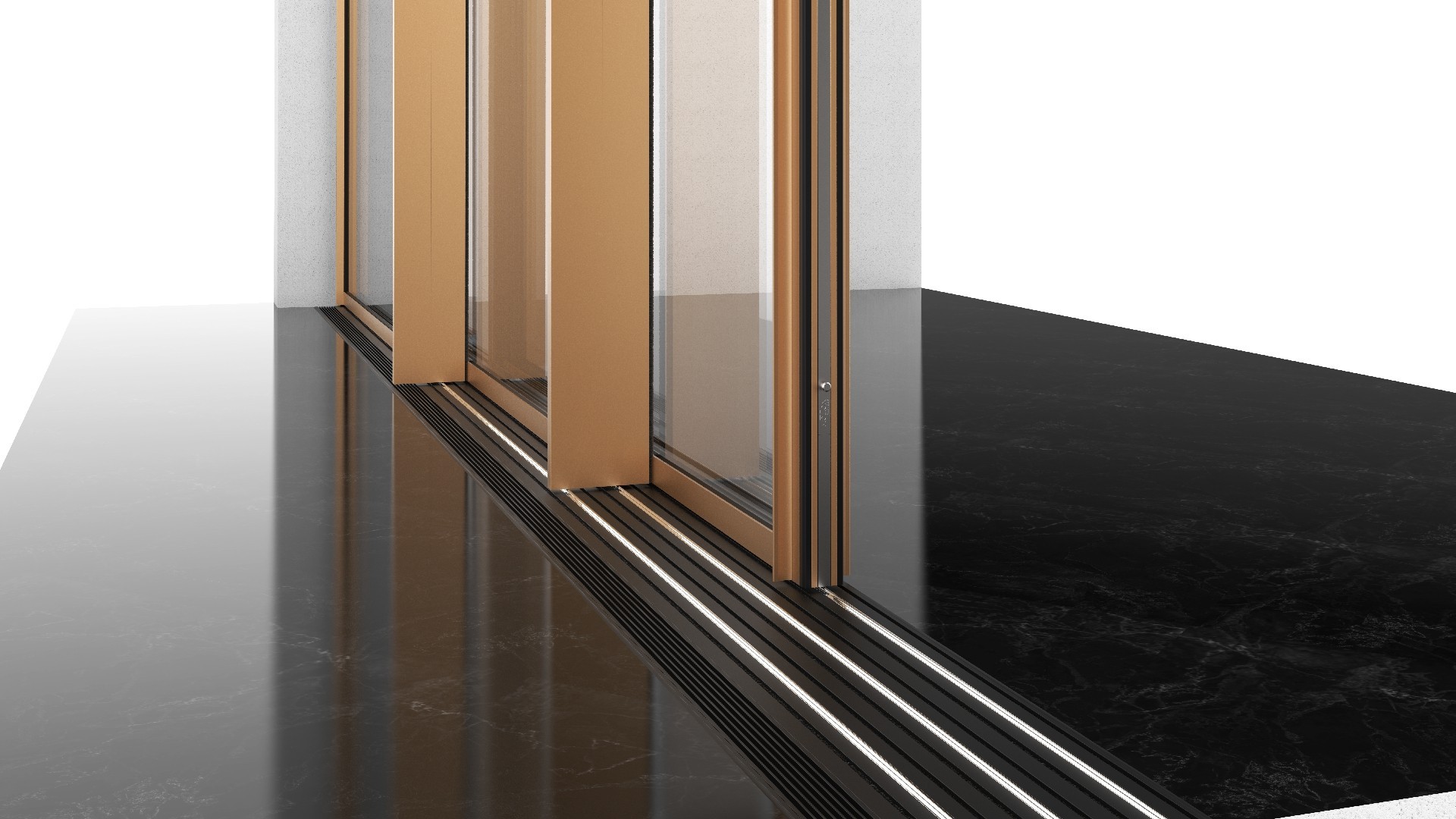

Submerged

Glazing Bit

U Channel

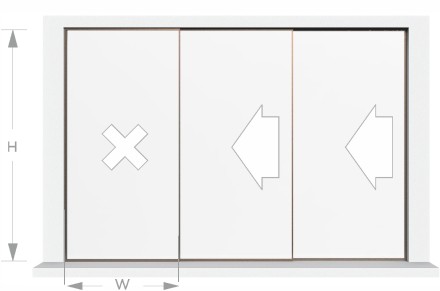

Max. Sash Width (W) 3000 mm Max. Sash Height (H) 4000 mm

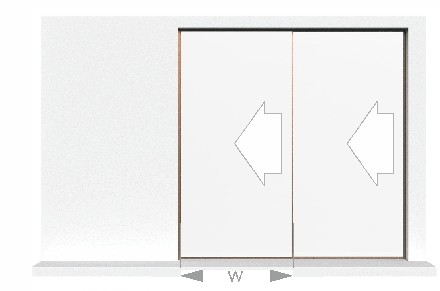

Pocket - 1, 2, 3, 4 Sashes

Fix&Sliding - 2, 3, 4 Sashes

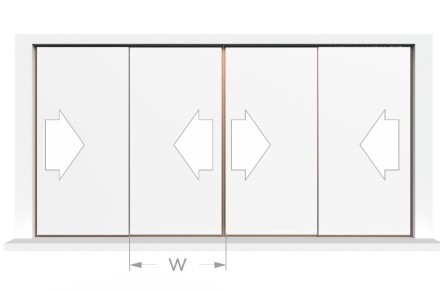

Sliding - 2, 3, 4 Sashes

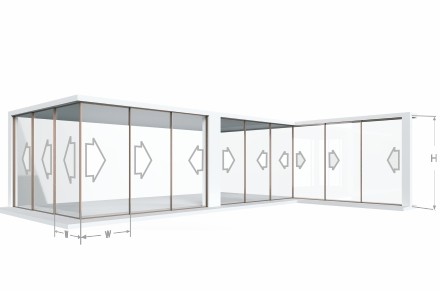

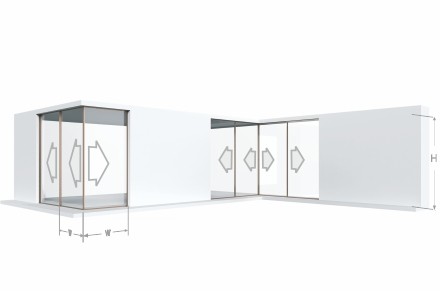

Corner Inward / Outward openning
4, 5, 6, 7, 8 Sashes

Corner Pocket Inward / Outward
1, 2, 3, 4, 5, 6, 7, 8 Sashes
