MOTION 63

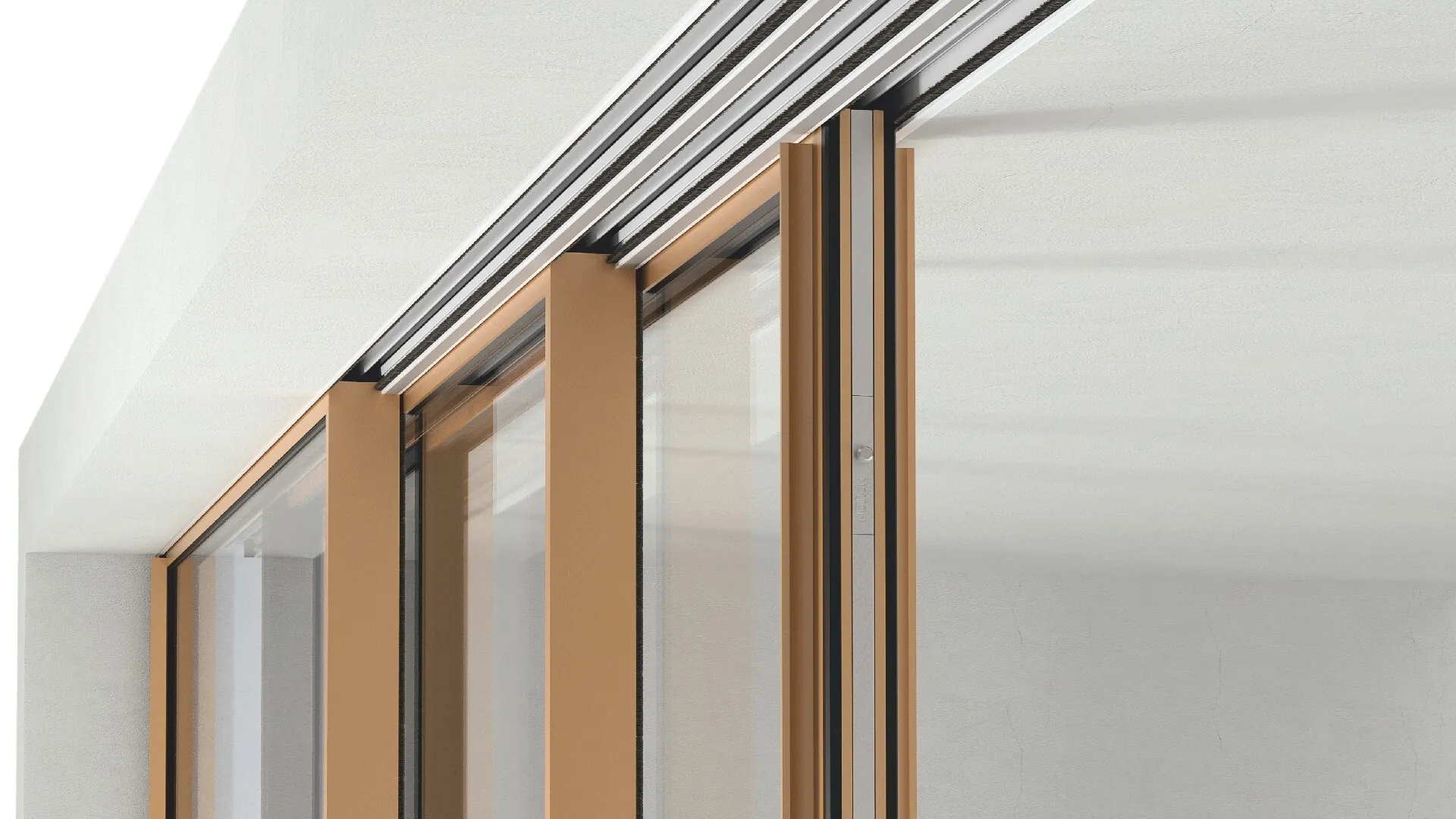

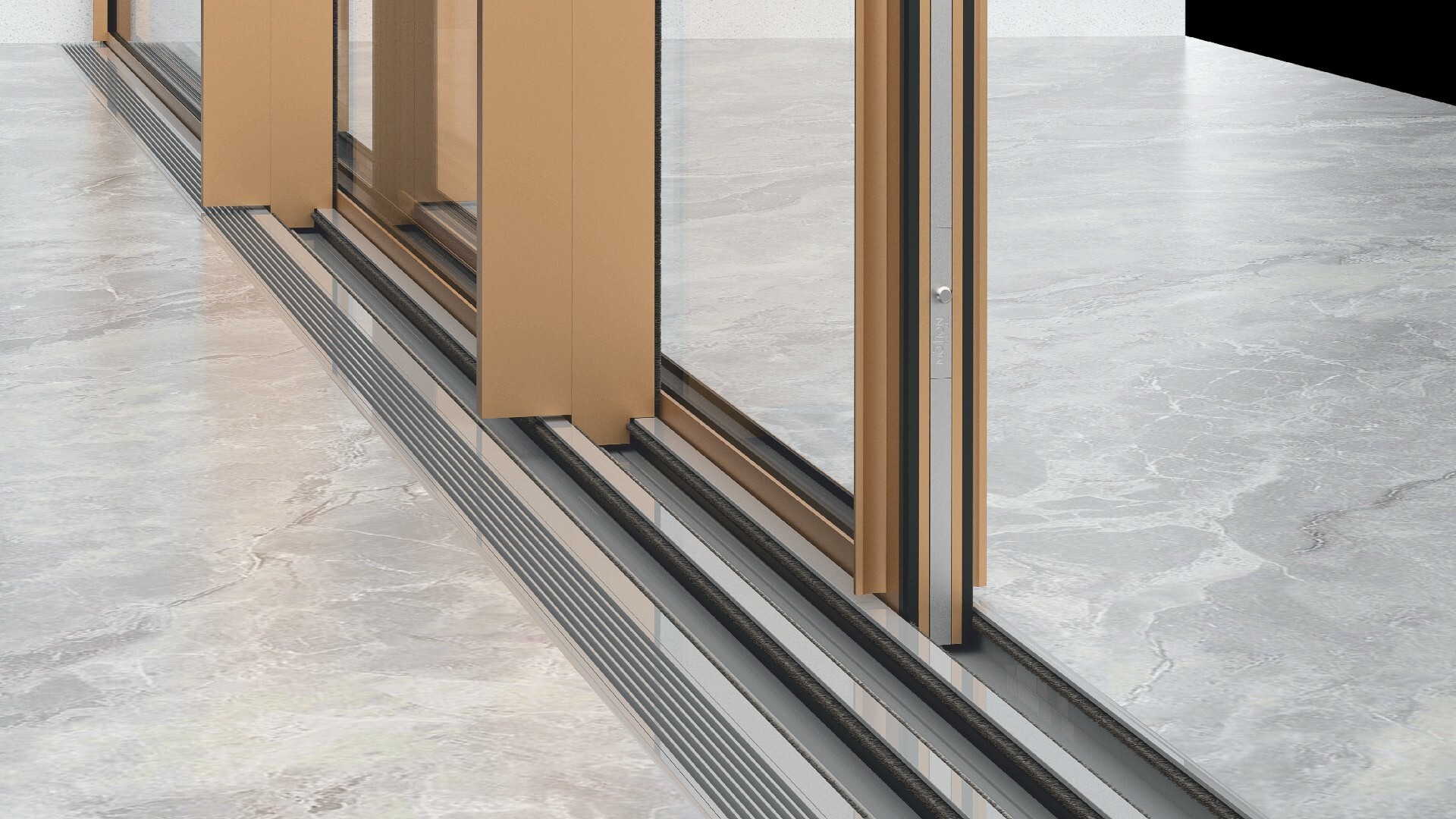

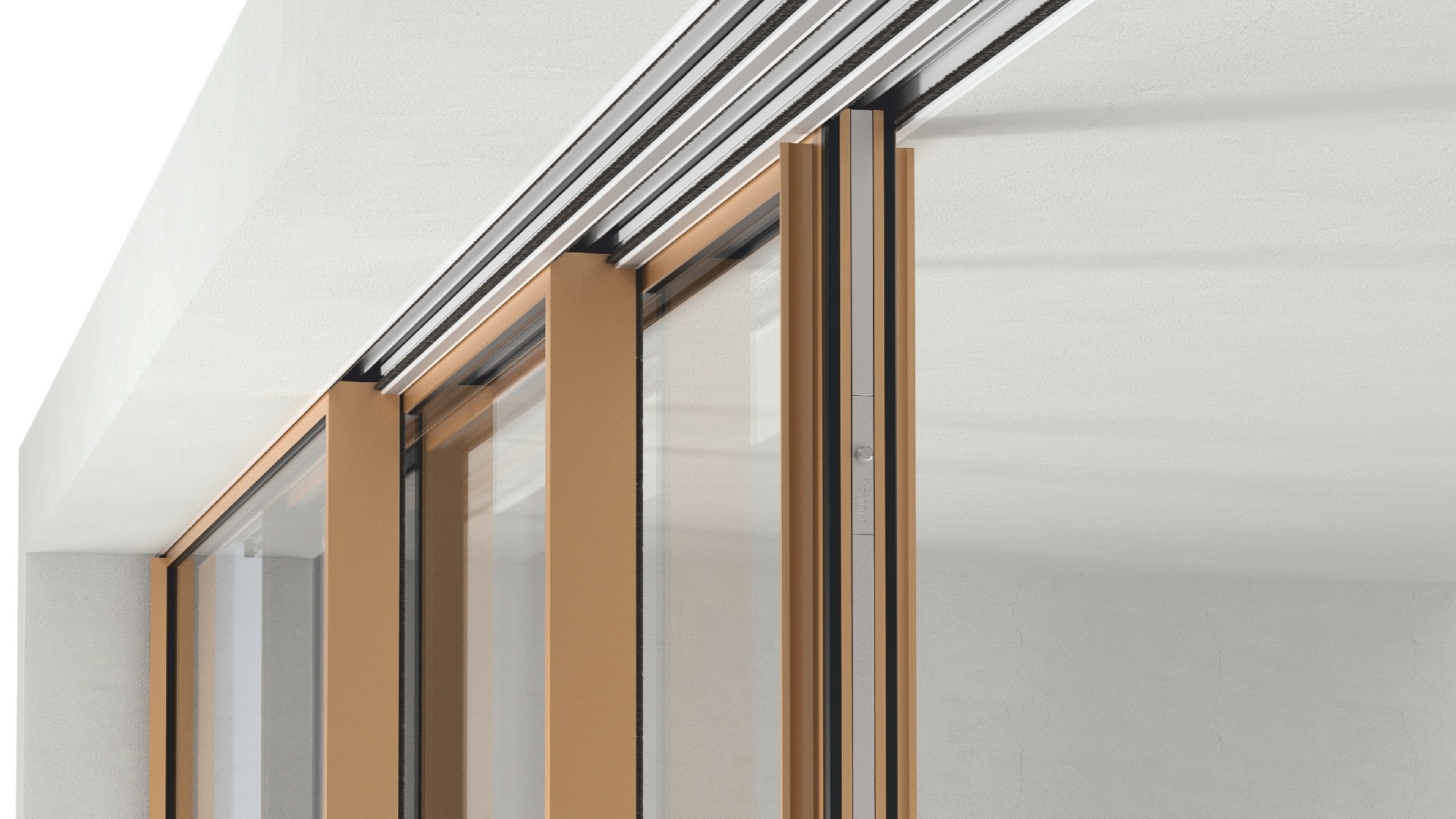

MINIMAL SLIDING THERMAL SYSTEM

Technical characteristics

Frame Height, Vertical 42 mm
Frame Height, Horizontal Bottom 42 mm
Frame Height, Horizontal Top 52 mm
Frame Width 74 / 157 / 240 / 324 mm
Floor Typology Step, Submerged
Riding Typology Hovering, Submerged
Sash Height, Vertical 22 / 30 mm
Sash Height, Horizontal 38 / 53 mm
Sash Width 59 mm
Centre Mullion Visible Height 22 mm
Max. Weight per Sash 600 Kg
Max. Sash Width 4000 mm
Max. Sash Height 6000 mm
Glazing Width Possibilities 36-38, 44-46 mm
Glazing type Glazing bit + Bonding
Maximum Locking Points 6
Sealing Type Brush with Cloth + Q-Lon

Performances

Fabrication Thermal Transmittance
EN ISO 10077-2 (Uw)
≥0.9 W/(m2K)
expand floor typologies

FLOOR
TYPOLOGIES

expand riding typologies

RIDING
TYPOLOGIES

expand hook_design typologies

HOOK
DESIGN

expand construction typologies

CONSTRUCTION
TYPOLOGIES

Step, Submerged typology

Step, Submerged

Pipe, Submerged typology

Pipe, Submerged

Hovering, Semi Submerged, Step typology

Hovering, Semi Submerged, Step

Semi Submerged, Pipe typology

Semi Submerged, Pipe

Blade typology

Blade

Semi Submerged typology

Semi Submerged

Glazing Bit typology

Glazing Bit

Max. Sash Width (W) 4000 mm Max. Sash Height (H) 6000 mm

Pocket - 1, 2, 3, 4 Sashes typology

Pocket - 1, 2, 3, 4 Sashes

Fix&Sliding - 2, 3, 4 Sashes typology

Fix&Sliding - 2, 3, 4 Sashes

Sliding - 2, 3, 4 Sashes typology

Sliding - 2, 3, 4 Sashes

Corner Inward / Outward openning<br>4, 5, 6, 7, 8 Sashes typology

Corner Inward / Outward openning
4, 5, 6, 7, 8 Sashes

Corner Pocket Inward / Outward<br>1, 2, 3, 4, 5, 6, 7, 8 Sashes typology

Corner Pocket Inward / Outward
1, 2, 3, 4, 5, 6, 7, 8 Sashes
